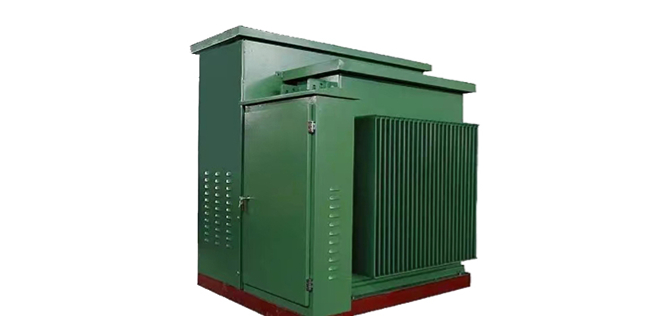

ZGS系列组合式变压器将变压器的铁芯和绕组与高压负荷开关、熔断器等设备同置于一个密封箱体内，以变压器油为绝缘介质，这种组合式变压器体积小、结构简单、安装方便、操作灵活，既可用于户外，又可用于户内。广泛用于城市电网改造、住宅小区等各类公共场所及厂矿、宾馆、机场、铁路、码头高速公路等场所，作为配电系统中接受和分配电能之用。

结构特点
　　结构紧凑、体积小，仅为同容量同产产品的1/3--1/5左右，大大减少了占地面积；
　　全密封、全绝缘结构，无需绝缘距离，可靠保护人身安全；
　　高压采用负荷开关熔断器组合电器保护；
　　高压接线既可用于环网，又可用于终端，供电方式灵活，可靠性高；
　　变压器性能卓越：低损耗、低噪音、低温升；过载能力强，抗短路、耐冲击能力强；
　　满足各种低压馈出要求，可按方案选择，亦可自行设计；
　　电缆头有200A “肘”型电缆接头及600A“T”接头两种，“肘”型电缆接头适用于电缆截面积为35-185mm2，“T”型接头适用于电缆截面积为 35-500mm2，电缆头的材质分为铜芯和铝芯，两者均可配置全绝缘氧化锌避雷器。200A“肘”型电缆头可以带负荷插拔，又可以起到隔离开关的作用。
　　箱变采用分箱结构：
　　变压器器身与高压负荷开关、插入式熔断器和后备限流熔断器等高压组件分别置于密封油箱中，两箱左右水平布置，用隔板完全隔开，隔板上有绝缘穿墙套管用于变压器与负荷开关的接线，可方便拆换，而不影响另一箱的使用。
　　两箱左右布罝优点：
　　1、两箱互不影响：
　　——防止了因隔板渗漏导致上层油流入到底部油箱造成上部油箱缺油（缺油或无油导致操作负荷开关拉弧，对设备和人身产生危险）；
　　——另一优点是左右布置检修方便。当变压器室、负荷开关室检修时两箱互不影响，方便快捷（如上下布置检修变压器需上部油箱全部拆除后才能打开变压器的油箱，检修极不方便）。
　　2、分箱结构解决了负荷开关操作及熔断器熔断对变压器油的污染问题。

　　主要技术参数
